Разделительная камера M90.3

Разделительные камеры предназначены для предотвращения контакта измеряемой жидкости со средством измерения. Камеры содержат жидкость, которая отделяет измеряемую жидкость от жидкости в средстве измерения. Разделительные камеры могут использоваться в случаях, если измеряемая жидкость коррозионная, сильновязкая или могла бы в импульсных трубах мерзнуть, загустевать или конденсироваться. Разделительные жидкости следует выбирать так, чтобы они не смешивались и не реагировали с измеряемой жидкостью.

Рабочие габаритные размеры

Габаритные размеры разделительной камеры определяются с учетом требований стандарта ISO 2186, а также в соответствии с температурой и давлением пара в главном трубопроводе.

Ограничения по применению и исполнение

Корпус разделительной камеры рассчитан на рабочее давление 10 МПа при температуре 200 °C, 8 МПа при температуре 300 °C или 6,4 МПа при температуре 400 °C. Разделительная камера в базовом исполнении стандартно оборудована соединительной и выходной запорной арматурой. Максимальное рабочее давление запорной арматуры зависит от типа задействованной запорной арматуры. По спецзаказу можно поставить разделительную камеру без запорной арматуры на выходе, только с приварным патрубком или резьбовым соединением.

Материальное исполнение

Корпус разделительной камеры изготовлен из углеродистой стали P245GH/P250GH/P265GH. Приварыши, патрубки и пробки-заглушки изготовлены из углеродистой или нержавеющей стали. Запорная арматура типа седельного клапана и шарового крана изготовлена из нержавеющей стали. По спецзаказу можно оборудовать разделительную камеру запорной арматурой из другого материала.

Технологическое присоединение

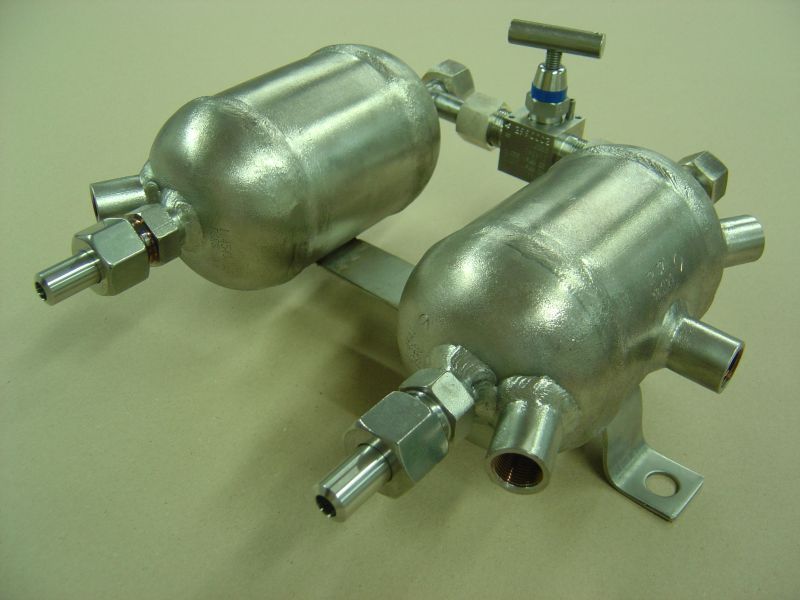

Двойная разделительная камера образована двумя корпусами самостоятельных камер, соединенных между собой с помощью фиксированного шарнира. Каждая камера со стороны входа в верхней части (по направлению от первичного оборудования) и со стороны выхода в боковой части корпуса (по направлению к вторичному оборудованию) оборудована патрубками, законченными резьбой или подготовкой под сварное соединение на диаметре 20 мм, 21,3 мм или 14 мм. В верхней части камер на приварыше предусмотрена пробка-заглушка, которая предназначена для наполнения камеры разделительной жидкостью. С боковых сторон камер пробка-заглушка на приварыше служит для определения высоты уровня разделительной жидкости. В нижней части камер установлен соединительный клапан и приварыши, законченные резьбой или подготовкой под сварное соединение на диаметре 14–20 мм для присоединения выпускных клапанов. По спецзаказу можно оборудовать разделительную камеру другим типом технологического присоединения.

Способ встраивания

Разделительные камеры необходимо устанавливать на одном уровне как можно ближе к отбору давления. Конструкция двойной разделительной камеры гарантирует четкое соблюдение одинаковой высоты уровня в обеих ёмкостях и, тем самым, исключает появление ошибочного дополнительного перепада давления как следствие разных высот подачи. Объем между обоими корпусами камеры, импульсным трубопроводом и датчиком должен быть полностью заполнен разделительной жидкостью.
