Конденсационная камера M24.11

Конденсационные камеры используются в измерительных контурах расхода пара. Их задача – обеспечить постоянное наполнение импульсного трубопровода конденсатом пара на одной высоте. Поэтому конденсационные камеры устанавливаются прямо возле выводов первичных элементов так, чтобы они были в горизонтальном положении. Тем самым исключается ошибочный дополнительный перепад давления, который бы в противном случае появился как следствие неодинаковой высоты подачи. Конструкция двойной конденсационной камеры гарантирует четкое соблюдение одинаковой высоты уровня в обеих камерах. Большой внутренний объем камер гарантирует минимальные колебания в уровне конденсата. Колебания уровня неблагоприятно влияют на точность измерения.

Рабочие габаритные размеры

Размер конденсационной камеры определяется с учетом требований стандарта ISO 2186, а также в соответствии с температурой и давлением пара в главном трубопроводе.

Ограничения по применению и исполнение

Корпус конденсационной камеры рассчитан на рабочее давление 10 МПа при температуре 200 °C, 8 МПа при температуре 300 °C или 6,4 МПа при температуре 400 °C. Конденсационная камера стандартно оборудована выходной запорной арматурой. Максимальное рабочее давление запорной арматуры составляет 20 МПа при температуре 500 °C. По спецзаказу можно поставить конденсационную камеру без выходной запорной арматуры только с приварным патрубком для присоединения к импульсному трубопроводу.

Материальное исполнение

Корпус конденсационной камеры изготовлен из углеродистых сталей P245GH/P250GH/P265GH. Запорная арматура изготовлена из нержавеющей стали X6CrNiTi18-10 (1.4541). По спецзаказу можно оборудовать конденсационную камеру запорной арматурой из другого материала.

Технологическое присоединение

Конденсационная камера со стороны входа имеет подготовку под резьбовое соединение или по требованию патрубок, законченный подготовкой под сварное соединение на диаметр 14 мм. Со стороны выхода предусмотрена приваренная запорная арматура, законченная подготовкой под сварное соединение на диаметре 14 x 2,5 мм или 12 x 1,5 мм. По спецзаказу можно предусмотреть другой тип технологического присоединения для камеры.

Способ встраивания

Конденсационные камеры устанавливаются прямо на выводы первичных элементов так, чтобы выводы были в одной плоскости – уровень конденсата в конденсационной камере должен быть на одинаковой высоте. В двойной конденсационной камере данное условие обеспечено благодаря конструкции. Для конденсационных камер, установленных на первичных элементах в вертикальных трубопроводах, необходимо установить двойную конденсационную камеру на уровне верхнего отбора. Камера при работе на полную мощность выделяет тепло в окружающее пространство, поэтому она не должна быть изолированной. Температура зависит от давления конденсата в камере.

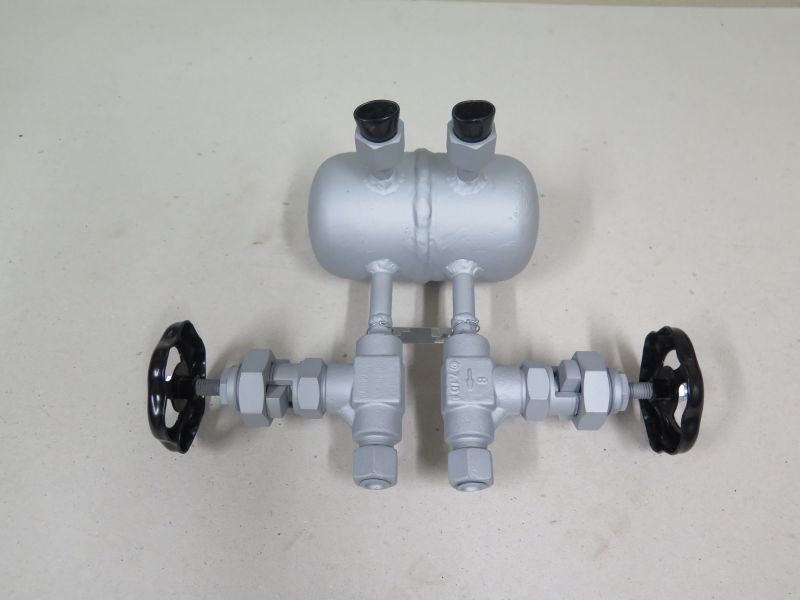

Kondenzační nádoba M24.11| M24.11 Condensation Vessel
